技術中心 >> 螺桿式頂壓閥門試驗臺實用新型技術證書

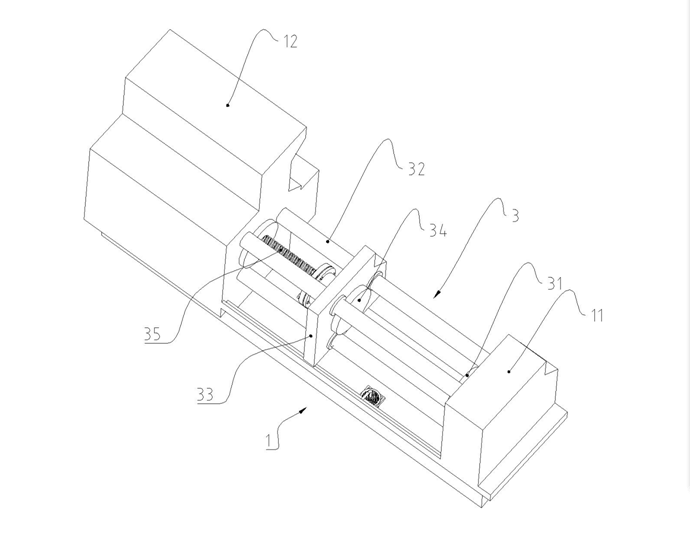

本實用新型涉及一種螺桿式頂壓測試臺,包括機架,機架左右方向上分別為固定機座與機箱,機架在水平方向上分別設置用于壓緊閥門法蘭面的固定密封盤及活動頂壓裝置,固定密封盤固定于固定機座上;頂壓裝置置于固定機座和機箱上之間且包括至少三根機箱導桿、套設在機箱導桿上的移動板及與移動板聯動的頂壓連桿,移動板上設置頂壓密封盤;所述的頂壓連桿為頂壓螺桿,機箱上設置配合驅動頂壓螺桿進行軸向運動的驅動機構,驅動機構包括與頂壓螺桿對應的傳動螺母且兩者為螺旋傳動配合,機箱內設置與傳動螺母對應的固定座,傳動螺母由驅動裝置驅動其轉動。本實用新型提供一種螺桿式頂壓測試臺,相對于現有技術具有更高的穩定性,同時結構更加簡單。
1、一種螺桿式頂壓測試臺,包括機架,機架左右方向上分別為固定機座與機箱,機架在水平方向上分別設置用于壓緊閥門法蘭面的固定密封盤及活動頂壓裝置,固定密封盤固定于固定機座上;頂壓裝置置于固定機座和機箱上之間且包括至少三根機箱導桿、套設在機箱導桿上的移動板及與移動板聯動的頂壓連桿,移動板上設置與固定密封盤對應的頂壓密封盤;其特征在于:所述的頂壓連桿為頂壓螺桿,所述的機箱上設置配合驅動頂壓螺桿進行軸向運動的驅動機構,所述的驅動機構包括與頂壓螺桿對應的傳動螺母且兩者為螺旋傳動配合,所述的機箱內設置與傳動螺母對應的固定座,所述的傳動螺母由驅動裝置驅動其轉動。
2、根據權利要求1所述的一種螺桿式頂壓測試臺,其特征在于:所述的傳動螺母與驅動裝置之間為齒輪傳動,驅動裝置的輸出軸及傳動螺母的外周分別設置主動齒輪及從動齒輪,對應的固定座側部開口設置。
3、根據權利要求12所述的一種螺桿式頂壓閥門測試臺,其特征在于:所述的固定座內設置與傳動螺母以頂壓螺桿為軸向的兩端部對應的滾動軸承。
4、根據權利要求12所述的一種螺桿式頂壓閥門測試臺,其特征在于:所述的測試臺為臥式結構,對應的頂壓螺桿水平設置。
5、根據權利要求4所述的一種螺桿式頂壓測試臺,其特征在于:所述的驅動裝置為步進電機及其減速機。
